ประเภทของระบบเครือข่าย
เป็นระบบที่เครื่องคอมพิวเตอร์ทุกเครื่องบนระบบเครือข่ายมีฐานเท่าเทียมกัน คือทุกเครื่องสามารถจะใช้ไฟล์ในเครื่องอื่นได้ และสามารถให้เครื่องอื่นมาใช้ไฟล์ของตนเองได้เช่นกัน ระบบ Peer To Peer มีการทำงานแบบดิสทริบิวท์(Distributed System) โดยจะกระจายทรัพยากรต่างๆ ไปสู่เวิร์กสเตชั่นอื่นๆ แต่จะมีปัญหาเรื่องการรักษาความปลอดภัย เนื่องจากข้อมูลที่เป้นความลับจะถูกส่งออกไปสู่คอมพิวเตอร์อื่นเช่นกันโปรแกรมที่ทำงานแบบ Peer To Peer คือ Windows for Workgroup และ Personal Netware
ภาพจาก
เครือข่ายภายใน
(Local Area Network:LAN)
เป็นการเชื่อม โยงคอมพิวเตอร์ในพื้นที่บริเวณเดียวกันหรือใกล้เคียง กัน
เข้าเป็นเครือข่าย เช่นในห้องเดียวกัน ในชั้นอาคารเดียวกัน หรือภายในอาคารเดียวกัน
ภาพจาก
เครือข่ายแบบ Client/ Server
ในเครือข่าย Client/Server ทุกคนจะเก็บไฟล์ไว้ในเครื่องคอมพิวเตอร์ที่เรียกว่าเซิร์ฟเวอร์ ทุกคนบนเครือข่าย
สามารถเข้าถึงไฟล์ที่เก็บไว้บนเซิร์ฟเวอร์ มีประสิทธิภาพมากกว่าเครือข่ายแบบ peer-to-peer จึงเป็นเหตุผลที่จะ
นำมาเชื่อมต่อเครื่องคอมพิวเตอร์ในการทำธุรกิจ
ภาพจาก
Intranet
เป็นระบบเครือข่ายภายในองค์กร ที่นำเทคโนโลยีแบบเปิดจากอินเทอร์เน็ตมาประยุกต์ ใช้ภายในองค์กรเพื่อ
ช่วยอำนวยความสะดวกในการทำงานร่วมกัน กำรแลกเปลี่ยนข้อมูลข่าวสาร ตลอดจนการ
ทำงานต่างๆร่วมกัน
ของระบบคอมพิวเตอร์ในองค์กร เช่น การใช้งานเว็บเซิร์ฟเวอร์เพื่อแลกเปลี่ยนข้อมูลข่าวสารหรือ
ประชาสัมพันธ์ เป็นต้น
ภาพจาก

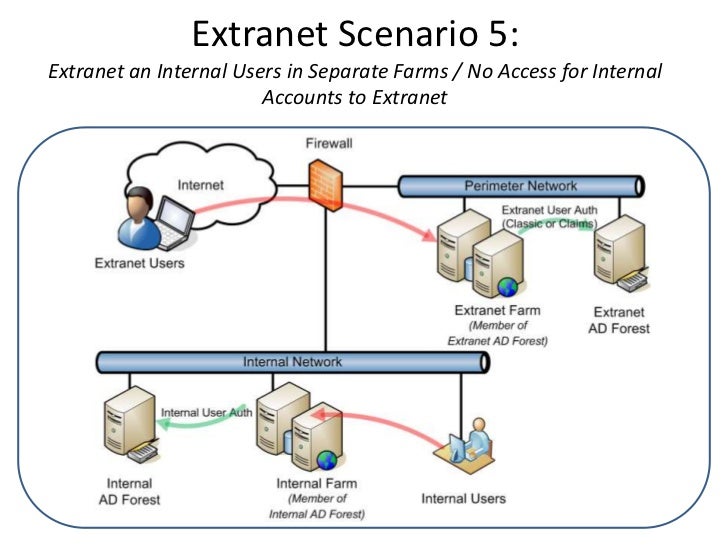

Extranet
Extranet
เครือข่ายแบบพิเศษซึ่งเชื่อมเครือข่ายภายในองค์กร
(Intranet) เข้ากับระบบคอมพิวเตอร์ที่อยู่ภายนอกองค์กร
เช่น ระบบคอมพิวเตอร์ของสาขา ของผู้จัดจำหน่าย หรือ
ของลูกค้า โดยจะอนุญาตและควบคุมให้ใช้งานเฉพาะ สมาชิก ขององค์กรหรือ ผู้ที่ได้รับสิทธิ์ในการใชงานเท่่านั้น
ภาพจาก
Internet
เป็นการเชื่อมต่อระหว่างเครือข่ายย่อยๆ แบบต่างๆ จำนวนมำกที่กระจายอยู่ในทุกมุมโลกเข้า
ด้วยกัน ดังนั้นจึงกล่าวได้ว่าอินเทอร์เน็ตคือเครือข่ายคอมพิวเตอร์ที่มีขนาดใหญ่ที่สุดในโลก เป็น
“เครือข่าย
ของเครือข่าย” (A network of networks)
ภาพจาก
เครือข่ายระดับเมือง (Metropolitan Area Network หรือ MAN)
เป็นเครือข่ายขนาดกลาง ใช้ภายในเมือง หรือจังหวัดที่ใกล้เคียง
กัน เช่น ระบบเคเบิลทีวีที่มีสมาชิกตามบ้านทั่วไป
ภาพจาก
เครือข่ายวงกว้าง (Wide Area Network หรือ WAN)
เป็นระบบเครือข่ายขนาดใหญ่ ใช้ติดตั้งบริเวณกว้าง มีสถานีหรือจุดเชื่อมต่อมากมาย มากกว่า 1 แสนจุด ใช้
สื่อกลางหลายชนิด เช่น คลื่นวิทยุ ไมโครเวฟ หรือดาวเทียม
ภาพจาก
อุปกรณ์เครือข่าย
ฮับ (Hub) คือ อุปกรณ์เชื่อมต่อที่ใช้เป็นจุดรวม และ แยกสายสัญญาณ เพื่อให้เกิดความสะดวก ในการ เชื่อมต่อของเครือข่ายแบบดาว (Star)โดยปกติใช้เป็นจุดรวมการเชื่อมต่อสำยสัญญาณระหว่าง File Server กับ Workstation ต่าง ๆ
สวิตช์(Switch) เป็นอุปกรณ์เครือข่ายเช่นเดียวกันกับฮับ (hub) และมีหน้าที่คล้ายกับฮับมาก แต่มีความ แตกต่างที่ ในแต่ละพอร์ต (port) จะมีความสามารถใน การส่งข้อมูลได้สูงกว่า จะไม่เกิดปัญหาการแย่ง สายสัญญาณ และการชนกันของสัญญำณเกิดขึ้น
ภาพจาก gueyuy.wordpress.com
เราเตอร์ (Router) เราเตอร์สามารถเชื่อมต่อ LAN ที่ใช้โปรโตคอลในกำรรับส่งข้อมูลเหมือนกัน แต่ใช้สื่อส่งข้อมูลหรือ สำยส่งต่างชนิดกันได้ เช่น เชื่อมต่อ Ethernet LAN ที่ใช้รับส่งข้อมูลแบบ UTP เข้ากับ Ethernet อีก เครือข่ายหนึ่งที่ใช้สายข้อมูลแบบ coaxial cable ได้
หน้าที่หลักของเราเตอร์ การหาเส้นทางที่ดีที่สุดในการส่งผ่านข้อมูล และเป็นตัวกลางในการส่งต่อข้อมูลไปยังเครือข่ายอื่น โดยในแต่ละเครือข่ายจะมีรูปแบบของ packet ที่แตกต่างกันตามโปรโตคอลที่ทำงานในระดับบน (ตั้งแต่ เลเยอร์ที่ 3 ขึ้นไป) เช่น IP, IPX หรือ AppleTalk
บริดจ์(Bridge) บริดจ์ เป็นอุปกรณ์เชื่อมโยงเครือข่ายของเครือข่ายที่แยกจำกกัน บริดจ์จึงเป็นเสมือนสะพำนเชื่อม ระหว่างสองเครือข่าย กำรติดต่อภายในเครือข่ายเดียวกันมีลักษณะกำรส่ง ข้อมูลแบบกระจาย (Broadcasting) ดังนั้น จึงกระจายได้เฉพาะเครือข่ายเดียวกันเท่านั้น
อุปกรณ์เครือข่าย โมเด็ม ( Modem : Modulator Demodulator) หมำยถึง อุปกรณ์สำหรับกำรแปลงสัญญำณดิจิตอล (Digital) จาก คอม พิวเตอร์ด้าน ผู้ส่ง เพื่อส่งไปตาม สายสัญญาณข้อมูลแบบ
อนาลอก(Analog)เมื่อถึงคอมพิวเตอร์ ด้ำนผู้รับ โมเด็มก็จะทำหน้าที่แปลงสัญญำณอนาลอก ให้เป็นดิจิตอลนำเข้าสู่เครื่องคอมพิวเตอร์ เพื่อทำการประมวลผล โดยปกติจะใช้โมเด็มกับระบบเครือข่ายระยะไกล โดยกำรใช้ สายโทรศัพท์เป็นสื่อกลาง เช่น เครือข่ายอินเทอร์เน็ต เป็นต้น
เกตเวย์ (Gateway) คือ อุปกรณ์ฮาร์ดแวร์ที่เชื่อมต่อเครือข่ำยต่ำง ประเภทเข้าด้วยกัน เช่น การใช้เกตเวย์ในการเชื่อมต่อ เครือข่าย ที่เป็นคอมพิวเตอร์ประเภทพีซี (PC) เข้ากับ คอมพิวเตอร์ประเภทแมคอินทอช (MAC) เป็นต้น
ภาพจาก
สายที่เชื่อมต่อเครือข่าย
Twisted Pair Cable
สายคู่บิดเกลียว มีความเร็วในการรับส่งข้อมูล 16b/s เป็นรูปแบบที่ประเทศไทยใช้ สัญญาณอินเทอร์เน็ต จะมาพร้อมกับสายโทรศัพท์ แต่มีข้อเสียคือยิ่งไกลจะทำให้คุณภาพสัญญาณยิ่งต่ำลง
ภาพจาก Coaxial Cable
สายเคเบิ้ลเป็นระบบเครือข่ายที่คุณภาพของสัญญาณที่สูงขึ้นกว่า Twisted Pair ในต่างประเทศนิยม ใช้เนื่องจากมี bandwidth สูง download เร็วแต่ upload ช้ำ แต่มีข้อจำกัดคือต้อง share สัญญาณกับเพื่อนบ้าน ที่อยู่บริเวณข้างเคียง
ภาพจาก
ภาพจาก Fiber-Optic Cable
สายใยแก้วนำแสง สัญญาณจะถูกแปลงเป็นแสงมี bandwidth สูงมาก
ภาพจาก Wireless LAN ระบบเครือข่ายแบบไร้สาย
ทำงานโดยอาศัยคลื่นวิทยุ ในการรับส่งข้อมูล ซึ่งมีประโยชน์ ในเรื่องของการไม่ต้องใช้สายเคเบิล เหมาะกับการใช้งานที่ไม่สะดวก ในการใช้สายเคเบิล โดยไม่ต้องเจาะผนังหรือเพดานเพื่อวางสาย เพราะคลื่นวิทยุมีคุณสมบัติในการทะลุทะลวงสิ่งกีดขวางอย่าง กำแพง หรือพนังห้องได้ดี แต่ก็ต้องอยู่ในระยะ
ทำการ และต้องใช้การ์ดแลน แบบไร้สายมาติดตั้ง รวมถึงอุปกรณ์ที่เรียกว่ำ Access Point ซึ่งเป็น
อุปกรณ์จ่ายสัญญาณสำหรับระบบเครือข่ายไร้สาย มีหน้าที่รับส่ง ข้อมูลกับการ์ดแลนแบบไร้สาย
ภาพจาก ไฟร์วอลล์(Firewall)
ฮาร์ดแวร์หรือซอฟต์แวร์ชนิดหนึ่งที่กั้นกลางระหว่างเครือข่ายของผู้ใช้และอินเทอร์เน็ต ซึ่งจะคอยช่วยป้องกันไม่ให้บุคคลภายนอกเข้าถึงเครือข่ายและระบบของผู้ใช้ เพื่อค้นหาข้อมูลที่เป็นความลับหรือดำเนินการใดๆ ที่จะก่อให้เกิดความเสียหาย
ภาพจาก
